1.Membuat konfigurasi 1 server 1 router 2 switch 4 client
2. Membuat sekema jaringan terlebih dahulu seperti pada gambar di atas
3. Membuat konfigurasi ip address terlebih dahulu dengan menggunakan ip static, disini saya menggunakan ip kelas C yaitu 192.168.1.1 seperti pada gambar di atas
4. Kemudian kita beralih ke menu services untuk mengkonfigurasi DHCP lalu pilih on untuk mengaktifkan lalu atur dafult gateway menjadi 192.168.1.2 kemudian atur DNS server menjadi 192.168.1.1 kemudian atur start ip addresnya menjadi 192.168.1.10 dan terakhir kita atur maximum number of users menjadi 10 artinya batas client dari server hanya 10 user

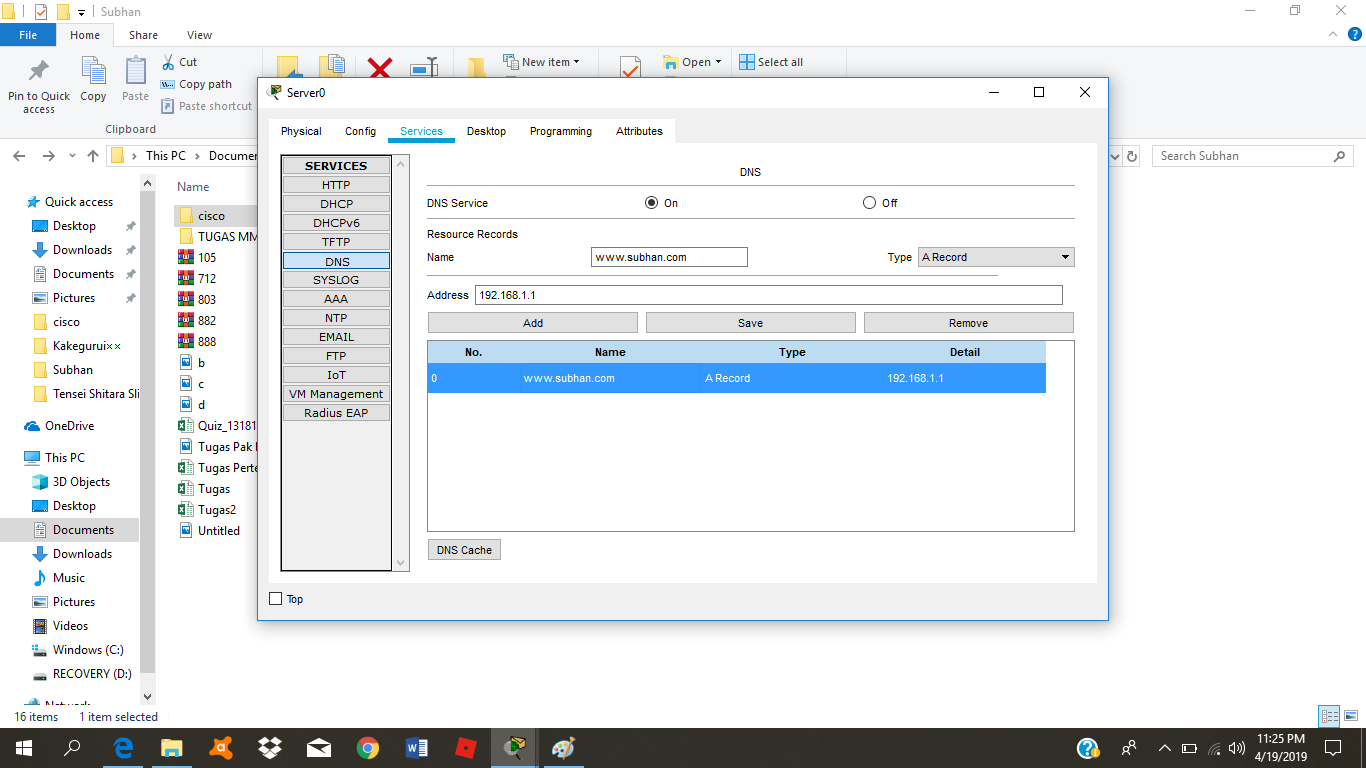

5. Setelah mengkonfigurasi DHCP sekarang kita konfigurasi DNS dengan mengaktifkannya telebih dahulu kemudian masukan nama DNS nya lalu masukan addresnya setelah itu klik add maka akan otomatis tersave
6. Setelah itu kita ke tab HTTP untuk mengedit halaman jika diperlukan
7. Karena sebelumnya Server sudah di konfigurasikan DHCP lalu di skema terdapat Switch yang mengarah ke server dan 2 client, maka client 1&2 gunakan IP Obtain saja, atau jika mau menggunakan IP Static juga bisa tapi dengan network yang sama dengan server.
8. Sekarang kita akses web browser pada salah satu client dan masukkan DNS yang sudah kita buat sebelumnya pada server. Bila berhasil maka tampilannya sama seperti di atas tampilan di atas adalah tampilan yang kita edit sebelumnya pada kolom HTTP.
9. Kemudian kita konfigurasi Router pilih menu CLI dan masukkan command seperti gambar di atas

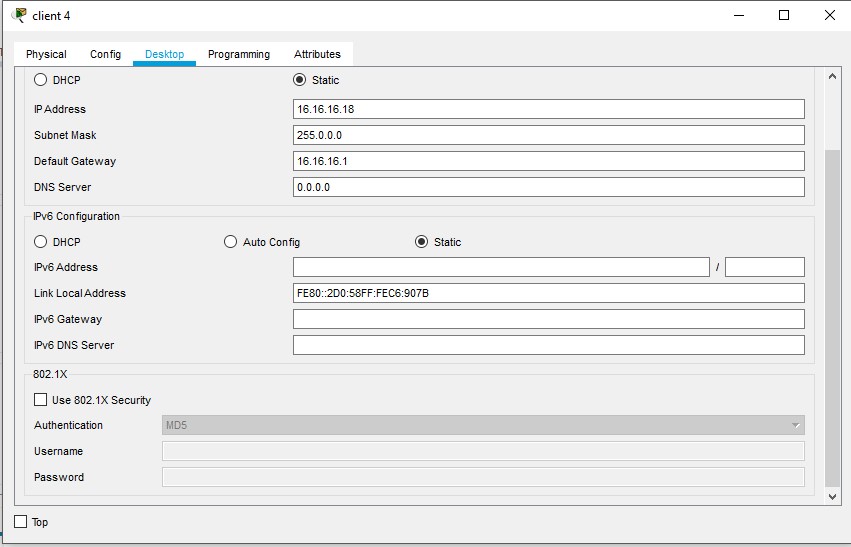

10. Kemudian kita atur ip pada client 3&4 dengan menggunakan ip static dengan satu network yang kita buat pada router atau pada port yang mengarah ke switch 2
11. Setelah semua terkonfigurasi maka kita coba lakukan ping pada client yang terhubung dengan satu switch
12. Setelah berhasil maka kita lakukan tes ping dari pc yang terhubung dengan switch yang berbeda
Jika berhasil maka kita telah berhasil mengkonfigurasi 1 server 1 router 2 switch dan 4 client
Macam-Macam Topologi Jaringan Komputer Beserta Gambarnya
Seperti yang sudah disebutkan sebelumnya, ada beberapa macam topologi jaringan komputer yang sering digunakan. Berikut ini adalah pengertian macam-macam topologi jaringan komputer beserta gambarnya, serta penjelasan kelebihan dan kekurangan topologi jaringan komputer tersebut:
1. Topologi Ring
Topologi ring atau sering disebut dengan topologi cincin merupakan suatu topologi jaringan yang dipakai untuk menghubungkan sebuah komputer dengan komputer lainnya dalam sebuah rangkaian yang berbentuk melingkar seperti cincin. Jenis topologi jaringan ini umumnya hanya menggunakan LAN card agar masing-masing komputer terkoneksi.
Gambar Topologi Ring
Kelebihan Topologi Ring
Biaya untuk instalasinya murah
Performa koneksi cukup baik
Proses instalasi dan konfigurasi cukup mudah
Implementasinya mudah dilakukan
Kekurangan Topologi Ring
Jika terjadi masalah, troubleshooting jaringan ini terhitung rumit
Pada jaringan ini tabrakan arus data sangat rentan terjadi
Koneksi pada jaringan akan terputus jika salah satu koneksi bermasalah
2. Topologi Bus
Topologi bus adalah topologi jaringan yang lebih sederhana. Pada umumnya topologi jaringan ini dilakukan pada installasi jaringan berbasi kabel coaxial.
Topologi bus memakai kabel coaxial pada sepanjang node client dan konektor. Jenis konektor yang digunakan adalah BNC, Terminator, dan TBNC.
Gambar Topologi Bus
Kelebihan Topologi Bus
Kemudahan dalam penambahan client atau workstation baru
Mudah digunakan dan sangat sederhana
Biaya instalasi murah karena kabel yang digunakan sedikit
Kekurangan Topologi Bus
Sering terjadi tabrakan arus data
Proses pengiriman dan penerimaan data kurang efisien
Topologi bus yang lama sulit untuk dikembangkan
Jika ada masalah pada kabel, misalnya terputus, maka komputer workstation akan terganggu.
3. Topologi Star
Topologi star atau disebut juga dengna topologi bintang adalah topologi jaringan berbentuk bintang dimana pada umumnya memakai hub atau switch untuk koneksi antar client. Topologi jaringan komputer ini paling sering digunakan saat ini karena memiliki banyak kelebihan.
GambarTopologi Star
Kelebihan Topologi Star
Jaringan topologi ini tetap berjalan baik walaupun salah satu komputer client bermasalah
Tingkat keamanan data pada topologi ini cukup baik
User lebih mudah mendeteksi masalah pada jaringan
Lebih fleksibel
Kekurangan Topologi Star
Topologi ini terhitung mahal karena menggunakan cukup banyak kabel
Seluruh komputer dalam jaringan ini akan bermasalah jika hub atau switch mengalami masalah
Topologi star sangat tergantung pada terminal pusat.
4. Topologi Mesh
Topologi mesh adalah sebuah topologi yang bisa digunakan untuk rute yang banyak. Jaringan pada topologi ini menggunakan kabel tunggal sehingga proses pengiriman data menjadi lebih cepat tanpa melalui hub atau switch.
Gambar Topologi Mesh
Kelebihan Topologi Mesh
Bandwidth limit nya cukup besar
Security data pada topologi ini sangat baik
Tidak terjadi tabrakan arus data karena jalur pengiriman data sangat banyak
Kekurangan Topologi Mesh
Kabel yang dibutuhkan jumlahnya banyak
Biaya installasi topologi mesh sangat mahal karena menggunakan banyak kabel
Installasinya sangat rumit
5. Topologi Tree
Topologi tree atau topologi pohon adalah hasil penggabungan dari topologi bus dan topologi star. Topologi tree pada umumnya dipakai untuk interkoneksi antara hirarki dengan pusat yang berbeda-beda.
Gambar Topologi Tree
Kelebihan Topologi Tree
Dapat dan mudah dikembangkan menjadi topologi jaringan yang lebih luas
Susunan topologi ini terpusat secara hirarki sehingga pengaturan data menjadi lebih mudah
Kekurangan Topologi Tree
Topologi tree memiliki kinerja jaringan yang lambat
Penggunaan kabel yang sangat banyak sehingga biaya installasinya mahal
Kabel backbone merupakan sentral dari topologi ini
Bila komputer bagian atas bermasalah, maka komputer bagian bawah juga akan bermasalah
6. Topologi Peer to Peer
Topologi peer to peer adalah topologi jaringan yang sangat sederhana karena hanya menghubungkan 2 komputer. Pada umumnya topologi peer to peer memakai satu kabel saja untuk menghubungkan kedua komputer agar bisa saling berbagai data.
Gambar Topologi Peer to Peer
Kelebihan Topologi Peer to Peer
Biaya installasi sangat murah
Proses installasi mudah
Setiap komputer dapat berperan sebagai server atau client
Kekurangan Topologi Peer to Peer
Topologi ini sangat sulit dikembangkan
Security dalam topologi ini sering bermasalah
Proses troubleshooting termasuk rumit
7. Topologi Linier
Topologi linier atau sering disebut dengan topologi bus berurut. Topologi ini umumnya hanya memakai satu kabel utama sebagai konektor masing-masing titik sambungan pada setiap komputer.
Gambar Topologi Linier
Kelebihan Topologi Linier
Mudah dikembangkan
Penggunaan kabel sedikit
Tata letak topologi linier sederhana dan mudah
Topologi ini tidak membutuhkan kendali sentral
Kekurangan Topologi Liner
Kepadatan trafik data cukup tinggi
Security data tidak terjamin
8. Topologi Hybrid
Topologi Hybrid adalah gabungan dari beberapa topologi yang berbeda dan membentu jaringan baru. Dengan kata lain, jika ada dua atau lebih topologi yang berbeda terhubung dalam satu jaringan maka topologi jaringan tersebut akan membentuk topologi hybrid.
Gambar Topologi Hybrid
Kelebihan Topologi Hybrid
Topologi ini sifatnya fleksibel
Penambahan koneksi lain pada topologi ini menjadi sangat mudah
Kekurangan Topologi Hybrid
Proses installasi dan pengaturannya cukup rumit
Manajemen pada topologi hybrid sangat sulit dilakukan
Biaya untuk membuat topologi ini cukup mahal
Dari penjelasan mengenai pengertian topologi jaringan komputer di atas, dapat disimpulkan bahwa masing-masing topologi memiliki kelebihan dan kekurangan. Selain kelebihan dan kekurangan tersebut, anggaran juga merupakan hal yang harus dipertimbangkan. Semoga bermanfaat.
